EnergyPlus™
Motore di calcolo nelle linguette Studio termico e Climatizzazione di CYPECAD MEP
EnergyPlus™ è un programma di simulazione termica ed energetica di edifici sviluppato dal DOE (Department of Energy, USA) tramite cui si possono realizzare studi relativi al fabbisogno e al consumo energetico.
CYPECAD MEP esporta i dati inseriti in EnergyPlus™ dalle linguette Studio termico e Climatizzazione e lo utilizza come motore di calcolo (versione 6.0) al fine di ottenere il fabbisogno termico dell’edificio di riferimento.
EnergyPlus™ e CYPECAD MEP
CYPECAD MEP consente di usufruire dei vantaggi offerti da EnergyPlus™ in due modi: esportando i dati inseriti in questi o usandolo in qualità di motore di calcolo al suo interno. Entrambe le opportunità sono possibili grazie al modulo Esportazione in EnergyPlus™ e si eseguono cliccando sulla stessa opzione del programma: File > Esportare > EnergyPlus™. Simulazione dinamica all’interno della linguetta Climatizzazione.
La suddetta opzione realizza l’esportazione generando un file in formato IDF (Input Data File) che può essere letto da EnergyPlus™.
L’esportazione può essere:
- Completa
- Semplificata per ciascun gruppo di locali nella linguetta Climatizzazione.
Dopo aver spuntato l’opzione desiderata, compare un riquadro di dialogo contenente una vista 3D dell’edificio, al di sotto della quale vengono riportati i nomi del file IDF e della località in cui è ubicato il progetto; essi sono stabiliti di default dal programma ma sono editabili da parte dell’utente.
Il riquadro di dialogo mostra inoltre l’opzione Eseguire il programma “Visualizzatore dei dati esportati in EnergyPlus™” dopo aver terminato l’esportazione. Una volta attivata, EnergyPlus™ viene utilizzato in qualità di motore di calcolo da CYPECAD MEP; in caso contrario, quest’ultimo genera solamente il file esportato IDF che può essere letto da EnergyPlus™, installato come programma indipendente. EnergyPlus™ può essere scaricato dal suo sito web officiale.
Esportazione in EnergyPlus™
L’ambiente di lavoro di EnergyPlus™ si basa sull’introduzione di dati numerici, analogamente alla modalità secondo la quale si mostrano i risultati. L’esportazione in questi sfrutta i dati inseriti in CYPECAD MEP mediante la sua interfaccia grafica, evitando all’utente il compito tedioso di dover inserire nuovamente tutti i dati. Una volta ultimato il calcolo con EnergyPlus™, si ottiene una serie di risultati che possono essere analizzati in un secondo momento senza ricorrere ad alcun altro software.
Ad ogni modo, gli utenti utilizzano abitualmente l’utility in questione per il calcolo termico ed energetico mediante un ambiente che non solo li agevoli per quanto concerne la modalità grafica ed intuitiva di inserimento dei dati, ma che consenta anche di ottenere automaticamente in output documenti finalizzati a giustificare il soddisfacimento della normativa di riferimento impiegata per l’esecuzione del calcolo. Tutto ciò è possibile utilizzando EnergyPlus™ in qualità di motore di calcolo all’interno di CYPECAD MEP.
EnergyPlus™ come motore di calcolo in CYPECAD MEP
CYPE ha acquistato la licenza che consente di usare EnergyPlus™ in qualità di motore di calcolo di CYPECAD MEP, al fine di consentire agli utenti di usufruire dei suoi vantaggi, senza la necessità di dover installarlo indipendentemente. Esso genera inoltre una serie di documenti finalizzati a verificare il corretto funzionamento energetico e termico dell’edificio che si sta progettando.
Dopo aver cliccato sull’opzione che consente di eseguire l’esportazione in EnergyPlus™, se si spunta la casella Eseguire il programma “Visualizzatore di dati esportati in EnergyPlus™” dopo aver terminato l’esportazione, si attiva l’utility che permette di utilizzare EnergyPlus™ in qualità di motore di calcolo. Il Visualizzatore di dati esportati in EnergyPlus™ possiede varie prestazioni, alle quali si può accedere cliccando sui pulsanti ubicati nel suo angolo superiore sinistro:
- Pulsante Vista 3D
Mostra i dati esportati in EnergyPlus™. - Pulsante Risultati
Esegue il calcolo dell’edificio mediante EnergyPlus™ e fornisce in output un’anteprima dei risultati. - Pulsante Relazione di fabbisogni
Genera un elenco contenente i fabbisogni termici dell’edificio.

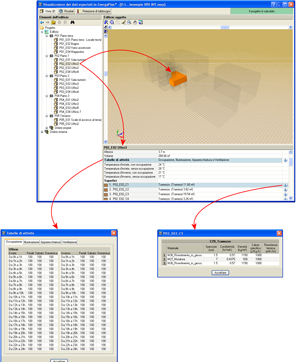

Visualizzazione dei dati esportati in EnergyPlus™
Una volta attivato il pulsante Viste 3D, si possono consultare la geometria e le proprietà della struttura esportata in EnergyPlus™; i parametri che è possibile visualizzare sono:
- Progetto:
- Località
- Zona oraria
- Latitudine
- Longitudine
- Altitudine
- Orientamento
- Tipo di edificio
- Edificio
- Numero di piani
- Numero di locali
- Piani
- Quota al di sopra del livello del terreno
- Altezza
- Numero di locali
- Locale
- Piano
- Tipo d’uso
- Classe igrometrica
- Area
- Altezza
- Volume
- Tabella di attività
- Temperatura d’estate, con occupazione
- Temperatura d’estate, senza occupazione
- Temperatura d’inverno, con occupazione
- Temperatura d’inverno, senza occupazione
- Elemento costruttivo
- Chiusura verticale
- Superficie
- Materiali (spessore, conduttività, densità, calore specifico, resistenza termica)
- Chiusura verticale
- Aperture
- Superficie
- Vetro (coefficiente di trasmissione e trasmittanza di energia solare) e telaio (coefficiente di trasmissione e assorbività)
- Ponti termici
- Apertura della finestra
- Incontro solaio - facciata
- Incontro copertura – facciata
- Incontro pavimento esterno - facciata
- Angolo sporgente
- Angolo rientrante
- Pilastro
- Unione massetto – parete esterna
- Ombre proprie
- Ombre esterne (superficie)
Calcolo con EnergyPlus™ dal visualizzatore
Dopo aver attivato il pulsante Risultati, si avvia il calcolo dei fabbisogni termici dell’edificio usando EnergyPlus™ in qualità di motore di calcolo, al termine del quale si mostrano i dati seguenti:
- I fabbisogni di riscaldamento mensili e annuali di tutti i locali climatizzati dell’edificio, così come la minima temperatura registrata per ciascun mese durante tali periodi.
- I fabbisogni di raffrescamento mensili e annuali di tutti i locali climatizzati dell’edificio, così come la minima temperatura registrata per ciascun mese durante tali periodi.
La tempistica richiesta per l’esecuzione del calcolo mediante EnergyPlus™ può risultare elevata in quanto si studia il fabbisogno termico durante tutte le ore dell’anno e in ciascun locale dell’edificio.
Documenti generati da CPECAD MEP in seguito al calcolo con EnergyPlus™
Ultimato il calcolo, il Visualizzatore di dati di EnergyPlus di CYPECAD MEP genera una relazione contenente i dati seguenti relativi all’edificio e a ciascun suo locale:
- Descrizione dell’edificio
- Insieme di locali
- Condizioni interne
- Temperature di riscaldamento
- Temperature di raffreddamento
- Descrizione delle condizioni interne dei locali
- Tabelle di attività per ciascun tipo di locale
- Comfort interno
- Comfort invernale
- Comfort estivo
- Fabbisogno termico
- Fabbisogno termico mensile dell’edificio
- Fabbisogno termico di riscaldamento dell’edificio
- Fabbisogno termico di raffrescamento dell’edificio
- Fabbisogno termico mensile dei locali
- Fabbisogno termico di riscaldamento dei locali
- Fabbisogno termico di raffrescamento dei locali
- Fabbisogno termico mensile dell’edificio
